Характеристики товара
  • Производитель: Waveshare
  • Яркость: 250 кд/м
  • Тип интерфейса: HDMI
  • Статус продукта: На складе
  • Размер модели: 7inch HDMI LCD
  • Особенности: Сенсорный экран
  • Встроенный динамик: Нет
  • Тип экрана: ЖК-дисплей
  • Размер экрана: 7inch
  • Размер: 7inch
  • Resolution: 1024*600
  • Touch Control: Resistive
  • Raspberry Pi supports: any revision of Raspberry Pi
  • LCD Interface: HDMI
  • Touch Panel Interface: I/O
  • Model Name: 7inch HDMI LCD
  • Place Of Origin: China
  • Dimension (mm): 165 * 107
Описание товара

7 hdmi-дюймовый ЖК-ДИСПЛЕЙ, 1024 × 600

7 дюймовый Резистивный Сенсорный ЖК-Экран, интерфейс HDMI, предназначен для Raspberry Pi

особенности

  • 1024 × 600 с высоким разрешением
  • резистивный сенсорный контроль
  • совместимость и Прямого соединения с любой пересмотр Raspberry Pi (за исключением Pi 1 модель B или Pi нулю, которая требует HDMI кабель)
  • драйверов, поставляемых (работает с вашим собственным Raspbian/Ubuntu непосредственно)
  • также работает в качестве компьютерного монитора, в этом случае, сенсорная панель недоступен, и HDMI кабель
  • интерфейс HDMI для отображения, нет I/Os требуется (однако, сенсорная панель, все еще нуждается в I/O)
  • Нескольких языков ЭКРАННОГО меню, для управления питанием, регулировка яркости, регулировка контрастности, и т. д.

фотографии

aeProduct.getSubject()aeProduct.getSubject()aeProduct.getSubject()aeProduct.getSubject()aeProduct.getSubject()aeProduct.getSubject()aeProduct.getSubject()aeProduct.getSubject()

интерфейс

PIN NO.СИМВОЛОПИСАНИЕ
1, 173.3 Вмощность положительный (3.3 В потребляемая мощность)
2, 45 Вмощность положительный (5 В потребляемая мощность)
3, 5, 7, 8, 10, 11, 12, 13, 15, 16, 18, 24NCNC
6, 9, 14, 20, 25ЗЕМЛЯземлю
19TP_SISPI ввода данных Сенсорной Панели
21TP_SOSPI выход данных Сенсорная Панель
22TP_IRQсенсорная Панель прерывания, низкий уровень в то время как Сенсорная Панель обнаруживает трогательное
23TP_SCKSPI часы Сенсорной Панели
26TP_CSсенсорная Панель чип выбор, низкоактивные

внешние Размеры

aeProduct.getSubject()

Ресурсы для развития

вики:www.waveshare.com/wiki/7inch_HDMI_LCD

FAQ

почему ЖК не работает с моим Raspbian?
использовать ЖК-ДИСПЛЕЙ с Raspberry Pi официальные изображения, водитель должен быть установлен в первую очередь. пожалуйста, обратитесь к руководству пользователя.
тем не менее, для первого тестирования, вы можете использовать наши условия изображения непосредственно.
почему ЖК-все еще не работает с Waveshare предоставлены изображения?
убедитесь, что подключение оборудования правильно и соединяет хорошо.
убедитесь, что изображение в TF карта сжигается правильно.
PWR будет продолжать и закон будет мигать, когда Raspberry Pi запускается успешно, в случае, если оба из двух Светодиодов держать на, вполне возможно, что образ был сожжен неправильно ИЛИ TF карта была в плохой контакт.
какой источник питания следует использовать?
настоятельно рекомендуется использовать автономные 5 В/2A адаптер питания, потому что к usb-порту КОМПЬЮТЕРА, возможно, не достаточно энергии, чтобы поддержать Pi и ЖК-.

для получения дополнительной информации, пожалуйста, проверьте вики-страницы.

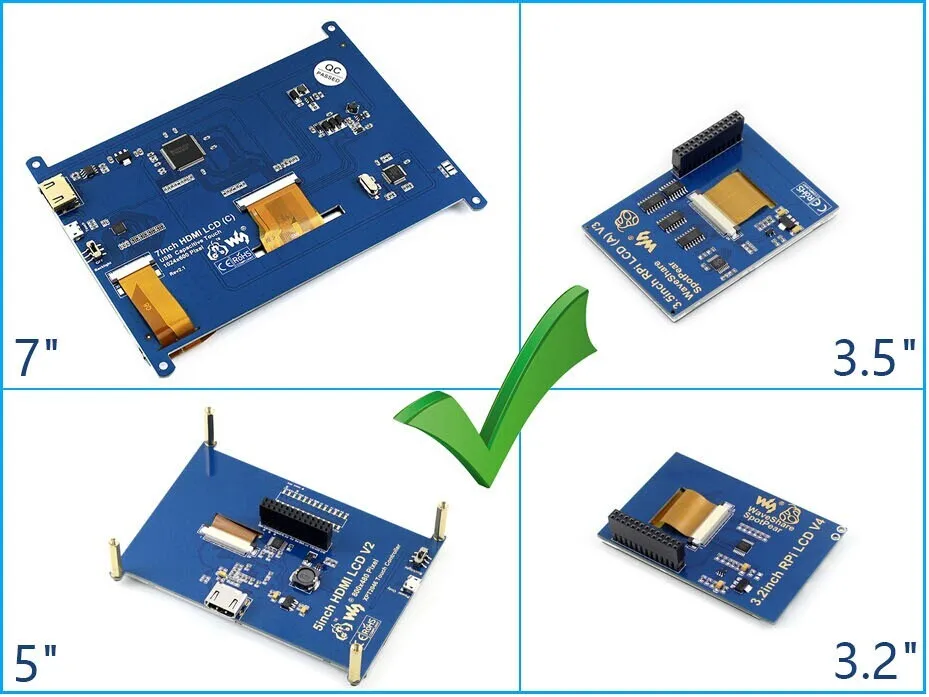

по Борьбе С Пиратством

примечание: Этот продукт защищен патентом, кто-то делает копии/плей-офф ДОЛЖНЫ быть привлечены к ответственности в соответствии с законом.

с момента первого поколения Raspberry Pi выпущен, Waveshare работает на проектирование, развивающихся, и производить различные фантастические сенсорный Жк для Pi. к сожалению, есть довольно много пиратских/стук-офф продуктов на рынке. они, как правило, некоторые плохие копии наших ранних аппаратные модификации, и поставляется с нет поддержки.

чтобы не стать жертвой пиратской продукции пожалуйста, обратите внимание на следующие характеристики при покупке:

aeProduct.getSubject()aeProduct.getSubject()aeProduct.getSubject()Руководство По выбору

Номер деталиразрешениеЖК-Интерфейссенсорная Панель Интерфейсадля использования сразмеры (мм)сенсорный Тип Панеликак вы себя чувствуетехарактеристика
2.8 inch RPi ЖК (А) 320x240I/OI/Oп. и.как Пи 3Bрезистивный★★низкая стоимость
3.2 inch RPi LCD (B) 320x240I/OI/Oп. и.как Пи 3Bрезистивный★★низкая стоимость
3.5 inch RPi ЖК (А) 320x480I/OI/Oп. и.как Пи 3Bрезистивный★★★экономически эффективным
3.5 inch RPi LCD (B) 320x480I/OI/Oп. и.как Пи 3Bрезистивный★★★IPS экран
4 inch RPi ЖК (А) 320x480I/OI/Oп. и.94 × 61резистивный★★★☆IPS экран
4 hdmi-дюймовый ЖК- 800 × 480HDMII/Oп. и.99 × 58резистивный★★★★☆IPS экран
4.3 hdmi-дюймовый ЖК- 480 × 272HDMII/Oп. и.106 × 68резистивный★★★★экономически эффективным
5 hdmi-дюймовый ЖК- 800x480HDMII/Oп. и.121x78резистивный★★★★низкая стоимость
5 hdmi-дюймовый ЖК-ДИСПЛЕЙ (B) 800x480HDMIUSBне только Пи121x76резистивный★★★★поддерживает различные системы
7 hdmi-дюймовый ЖК- 1024 × 600HDMII/Oп. и.165 × 107резистивный★★★★☆ низкая стоимость
7 hdmi-дюймовый ЖК-ДИСПЛЕЙ (B) 800x480HDMIUSBне только Пи165x107емкостный★★★★☆поддерживает различные системы
7 hdmi-дюймовый ЖК-(C) 1024x600HDMIUSBне только Пи165x107емкостный★ ★ ★ ★ ★IPS экран, поддерживает различные системы
10.1 hdmi-дюймовый ЖК- 1024 × 600HDMII/Oп. и.235 × 144резистивный★★★★☆экономически эффективным
10.1 hdmi-дюймовый ЖК-(H) 1024x600HDMIUSBне только Пи257x162емкостный★★★★☆поддерживает различные системы
10.1 hdmi-дюймовый ЖК-ДИСПЛЕЙ (B) 1280x800HDMIUSBне только Пи274 × 187емкостный★ ★ ★ ★ ★IPS экран, поддерживает различные системы

примечание:
Pi = 3B Raspberry Pi 3 Модель B
если ЖК-ДИСПЛЕЙ предназначен для воспроизведения видео, пожалуйста, выберите один с HDMI интерфейс дисплея для лучшего опыта.

взгляните:

aeProduct.getSubject()

Содержание пакета

  1. 7 hdmi-дюймовый ЖК-х 1
  2. разъем HDMI х 1
  3. стилус х 1
  4. RPi винты пакет (4 шт.) х 1
  5. DVD × 1
