  • Размер модели: 3.2inch 320x240 Touch LCD (C)
  • Тип интерфейса: HDMI
  • Особенности: Порт USB,Сенсорный экран
  • Производитель: Waveshare
  • Применение: Лэптоп
  • Встроенный динамик: Нет
  • Статус продукта: На складе
  • Screen Size: 3.2''
  • 3.2inch 320x240 Touch LCD (C): ILI9325
  • Touch Screen Controller: XPT2046
  • LCD Type: TFT
  • LCD Interface: 16-bit parallel
  • Touch Screen Interface: SPI
  • Backlight: LED
  • Colors: 65536
  • Resolution: 320*240 DOTS
  • Inch: 3.2
Описание товара
IO напряжение: 2.2 В ~ 3.6 В

3.2 дюймов 320*240 ЖК-Модуль Дисплея Многоцветный Графический XPT2046 с Сенсорным Экраном автономных Контроллеров

совместимость с 3.2 inch 320x240 Сенсорный ЖК (А) (распиновка совместимы, водитель несовместимы).
3.2 дюймов 320*240 ТОЧЕК Многоцветный Графический ЖК-ДИСПЛЕЙ, с сенсорным экраном и автономных контроллеров

основные Параметры

ЖК-КонтроллерILI9325
сенсорный Экран КонтроллераXPT2046
Тип ЖК-ДИСПЛЕЯTFT
ЖК-Интерфейс16-разрядный параллельный
Интерфейс сенсорного ЭкранаSPI
подсветкаLED
цвета65536
разрешение320*240 ТОЧЕК

фотографии

интерфейс

примечание: этот продукт должен работать с Микроконтроллеров с 2.2 В ~ 3.6 В IO напряжение ТОЛЬКО.

PIN NO.СИМВОЛОПИСАНИЕФУНКЦИЯ
15 В5 В питанияпри питании от 5 В поставить,
контакт 1 и Контакт 2 потребляемая мощность,
контакт 33 и Контакт 34 обеспечивают 3.3 В выход.
2ЗЕМЛЯземлюЗЕМЛЯ
3D0вывод данныхD0-D15
4D1
5D2
6D3
7D4
8D5
9D6
10D7
11D8
12D9
13D10
14D11
15D12
16D13
17D14
18D15
19CSЖК выбора микросхемынизкоактивные
20RSинструкция/регистр Данных выборRS = 1: Регистр Данных
RS = 0: Регистр Команд
21WRнаписатьWR = 0, RD = 1
22RDчитатьWR = 1, RD = 0
23СБРОСсброс чип контроллеранизкоактивные
24NCне подключайтене подключайте
25BLVCC5 В или 3.3 Вподсветка VCC
26BLGNDземлюподсветка ЗЕМЛЯ
27BLCNTрегулировка яркости подсветкиуправления яркостью подсветки через ШИМ
28TP_IRQсенсорный экран прерываниянизкий уровень в то время как сенсорный экран распознает нажатия
29TP_CSсенсорный экран для выбора микросхемынизкоактивные
30TP_SCKсенсорный экран SPI часыподключается к SPI СХК
31TP_SIсенсорный экран ввода данныхподключается к SPI MOSI
32TP_SOсенсорный экран вывода данныхподключается к SPI MISO
333.3 В3.3 В питанияпри питании от 3.3 В поставить,
контакт 33 и Контакт 34 потребляемая мощность,
контакт 1 и Контакт 2 держать NC.
34ЗЕМЛЯземлю

внешние Размеры

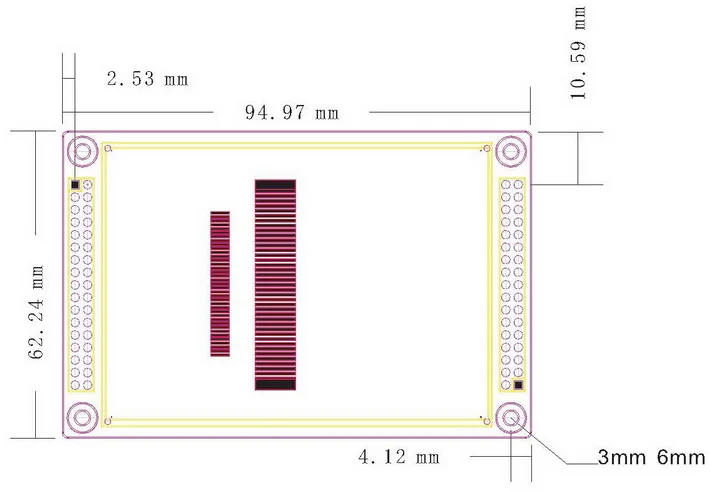

3.2inch-320x240-Touch-LCD-C external dimension

СОДЕРЖАНИЕ ПАКЕТА

3.2 inch 320x240 Сенсорный ЖК (в) x 1
